在CAD出現問題又找不到原因的時候，很多人都會(huì )嘗試恢復默認配置，這個配置到底保存哪些東西？配置跟模板的作用到底有什么區別？這里將我所知道的簡單跟大家分享一下。

恢復默認配置

當CAD出現一些問題，例如雙擊文字無法編輯，我們不知道是修改了什么設置的時候，我們就可以嘗試恢復CAD的默認配置，操作很簡單：

輸入OP，回車，打開選項對話框，切換到“配置”選項卡，單擊“重置”按鈕即可。

為什么CAD雙擊文字無法直接編輯？為什么選擇了圖形編輯時又讓我選擇？

如何修改和保存配置？

一些安裝在AUTOCAD的二次開發軟件，例如天正建筑、浩辰建筑也會(huì )通過加載保存的配置來設置路徑和相關參數并加載相關程序，如果我們需要在繪制不同圖紙時使用不同的繪圖環境，也可以自己添加多套配置。

CAD默認的配置使用的是黑色的背景色，下面我們嘗試添加一套使用白色背景色的配置。

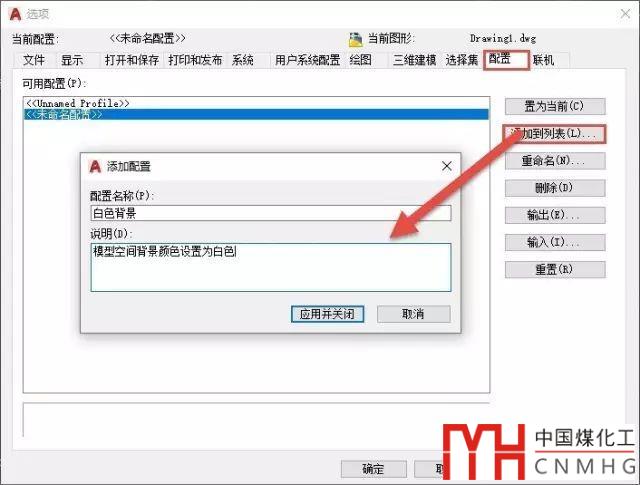

輸入OP，回車，打開選項對話框，切換到配置選項卡，單擊“添加到列表”按鈕，在添加配置對話框中給配置取名為“白色背景”，如果需要還可以添加說明文字，如下圖所示。

單擊“應用并關閉”按鈕，關閉添加配置對話框，完成配置的添加。

選擇“白色背景”配置，單擊“置為當前”按鈕，將白色背景作為當前使用的配置。

切換到顯示選項卡，單擊“顏色”按鈕，將二維空間背景顏色設置為白色，如圖所示。

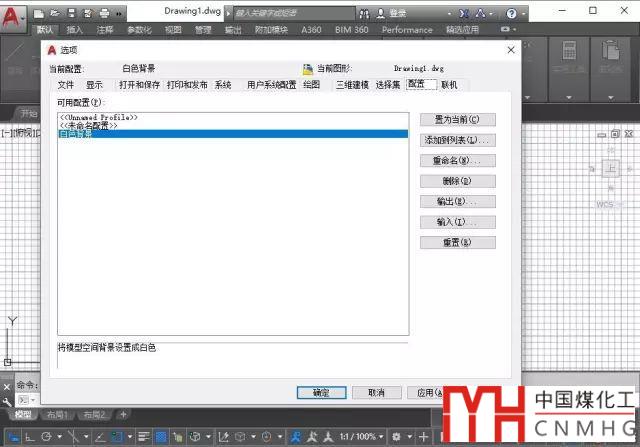

單擊“應用并關閉”按鈕，完成背景顏色的設置。因為在這個練習中我們只修改背景顏色，因此這個配置就已經完成，如下圖所示。

切換到配置選項卡，選中“未命名配置”，單擊置為當前按鈕，就可以恢復默認的黑色背景，選中“白色背景”，單擊置為當前按鈕，就可以將背景切換成白色。

當然配置中還可以保存很多其他的設置，比如說默認路徑的設置、十字光標長度、選擇的選項等等，當我們設置完選項后單擊“應用”按鈕或者單擊確定按鈕關閉選項對話框的時候，這些選項就會(huì )保存到當前配置中。

--提示：下面是廣告，不是本文圖片！--

如何輸出和輸入配置？

我們在配置對話框中修改和添加的配置會(huì )保存到當前的CAD版本的設置中，當我們設置好相關選項后，可以將配置輸出成文件，將文件保存到*.arg文件中，當我們安裝其他版本CAD或者重新安裝CAD時可以輸入以前保存的配置，不必重新設置。配置文件還可以分享給其他人，AUTOCAD上很多二次開發軟件也是利用ARG配置文件來配置路徑和相關參數的。

AUTOCAD雖然可以輸入不同版本的配置，但不同版本的選項還是有一些區別的，因此不能保證所有設置都能完全一致。浩辰CAD等類似軟件也支持*.arg配置文件，但和AUTOCAD的配置也不能完全兼容。

在配置選項卡中單擊輸出和輸入按鈕就可以保存和讀入ARG文件，操作很簡單，這里就不再細講了。

配置文件到底保存的是那些內容？

到底哪些設置可以保存到配置中?是不是選項對話框中的所有選項都可以保存到配置文件中呢？

這個問題確實不太好回答，我們不妨看看配置保存的是什么內容吧。

CAD的很多配置是寫在注冊表的，保存配置其實就是保存注冊表。下面我們先來看看CAD的注冊表。

在WINDOWS的開始菜單中單擊運行（按WINDOWS鍵+R），輸入REGEDIT，編輯注冊表（各版本操作不同，關于不同WINDOWS版本如何編輯注冊表，請在網上搜索一下方法）。

在注冊表的HKEY_CURRENT_USERSOFTWAREAutodesk中找到AUTOCAD的Profiles注冊表項，如下圖所示。

在Profiles下我們可以看到選項對話框中保存的幾種配置，包括我剛設置的“白色背景”，配置項名稱都是英文，大致包括菜單、命令行窗口狀態、對話框狀態、圖紙修復狀態、圖形窗口狀態、動態設置、編輯器配置、常規配置、光源、多重引線、上次打印設置、項目設置、快捷屬性、循環選擇、狀態欄、系統變量監視器、工具欄、工具提示、變量等。注冊表項太多了，除非是一些專業的開發人員才能徹底了解到保存了些什么設置。

我們想知道自己要設置的選項是否能保存的配置中，可以直接創(chuàng )建一個新的配置后，將選項設置并保存后，切換回默認配置，看選項是否變回默認設置，如果切換配置選項會(huì )變，說明此選項可以保存到配置中，如果切換配置，選項設置不變，說明無法保存到配置中。

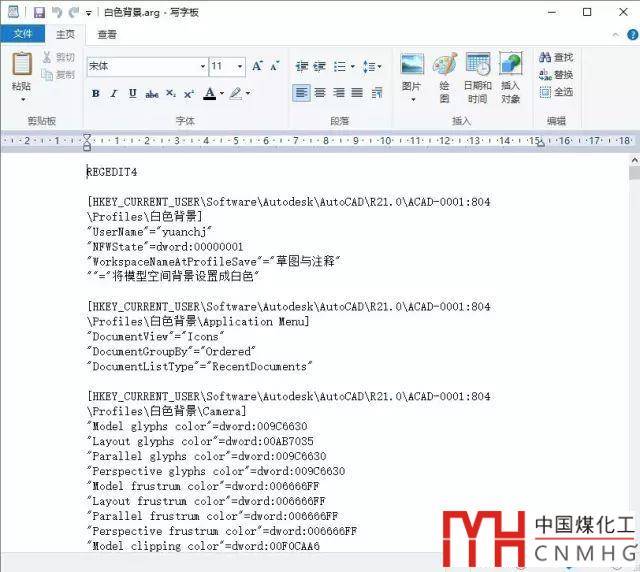

CAD的配置文件*.ARG文件其實就是一個保存注冊表信息的文本文件，我們輸出一個ARG文件后用記事本打開看一下，如下圖所示。

AUTOCAD輸出和輸入的配置文件擴展名是*.arg，但在CAD內部保存文件的擴展名是*.aws，在AUTOCAD的APPDATA下的SUPPORT目錄下，如下圖所

在A(yíng)UTOCAD安裝目錄的UserDataChache目錄下保存了未命名配置的備份，利用這個備份就可以恢復默認配置。

配置文件和樣板文件（*.dwt）的區別和聯系？

通過上面的講解我們知道配置文件保存的就是注冊表，也就是CAD軟件使用環境，這些環境不會(huì )因為打開的圖紙或樣板文件而變化。而模板文件跟DWG圖紙文件是類似的，他能保存圖形、圖層、文字樣式、標注樣式等格式設置，樣板文件可以確定新建圖紙的初始狀態。在同一配置下新建圖紙時可以使用不同的模板，在不同的配置下不會(huì )影響圖紙的數據。選項對話框中有些設置（變量）是保存到注冊表中的，有些卻是保存在圖紙中的，比如設置是否應用實體填充的變量FILLMODE以及圓和弧的平滑度的VIEWRES等這些變量就是保存在圖紙中的，也就是可以保存到樣板文件中，但無法保存到配置中，如下圖所示。

每日一貼——你會(huì )設置和使用CAD樣板文件嗎？

上面簡單介紹了恢復、修改、保存、輸出、輸入配置的方法，并了解了配置所保存的內容。大多數人都只使用一種設置，即使如此，也可在設置好后也將配置輸出成文件保存起來，如果要重裝CAD可以直接輸入配置文件，不必再重新設置了。

要保留或分享CAD軟件的設置，除了要備份配置文件外，可能還需要備份我們自己添加的字體、填充、界面文件、打印樣式表等文件，這些都是獨立的文件，重裝CAD后只需要將文件復制到相應的目錄下就好了。
