之前發過這個教程，但講得太簡單，對初學者來說按此教程學習有一定難度，現在重新整理一下，希望可以讓初學者真正可以通過這個教程快速掌握CAD的基本操作。

對于CAD初學者來說，了解操作界面的布局至關重要，因為只有了解軟件的界面布局，才能方便地與他人交流，才有可以正確領會(huì )各種教程和技巧，才能在操作時迅速地找到目標功能，提高學習的興趣和效率。

不同版本的CAD界面不完全相同，但基本類似，在低版本的CAD，例如AUTOCAD 2007中，使用的是傳統的菜單、工具欄界面，如下圖所示。

到了后期版本，CAD中改成了跟OFFICE軟件新版一樣的RIBBON功能面板界面，如下圖所示。

其實兩種界面并沒有太大的差別，命令面板只是用圖標按鈕替換了舊版的菜單項。

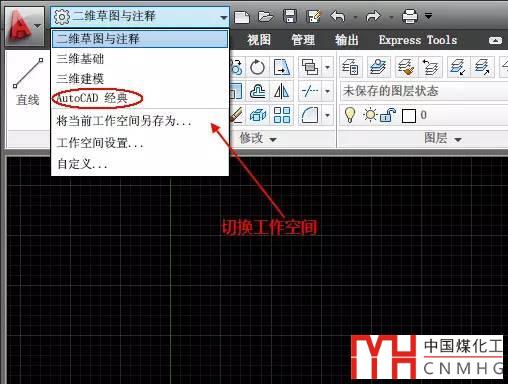

在A(yíng)UTOCAD2009到2014版還保留了傳統界面，習慣用菜單工具欄可以通過工作空間切換回經典界面。

AUTOCAD 2015以上版本徹底放棄的經典界面，如果想使用經典界面需要自己定制，但浩辰CAD等國產CAD仍保留了經典界面。

AUTOCAD 2015以上版本如何定制CAD經典界面？

CAD的主體界面跟OFFICE軟件類似，但也有一些比較特別的地方，了解CAD界面中各個控件的作用，才可以更好地學習，下面就簡單給大家介紹一下。

現在主流的界面是RIBBON界面，因此重點介紹一下CAD的二維草圖界面，下面以AUTOCAD 2018界面為例，界面整體布局如下：

1、快速訪問工具欄

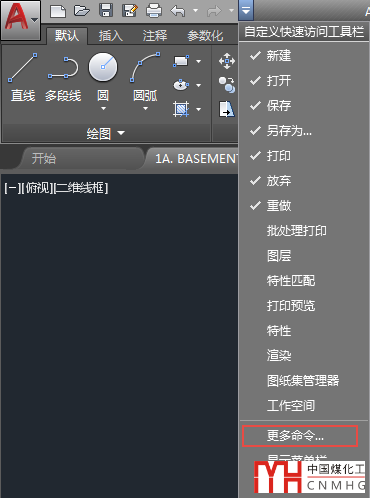

放置了一些最基礎、也是頻率比較高的功能，如打開、保存、打印等，方便用戶隨時快速調用這些功能，你可以根據需要自定義快速訪問工具欄，將自己最常用的功能添加到工具欄中。點后面的下拉箭頭，可以顯示一個菜單，可以在頂部勾選要顯示在快速訪問工具欄中的命令，也可以點“更多命令....”添加其他命令，如下圖所示。

如何定制CAD的"快速訪問”工具欄

2、功能區選項卡

放置各種工具圖標，用于調用CAD的繪圖、編輯、管理等各種功能，根據功能使用頻率和作用分類組成了默認、插入、注釋、管理等一系列選型卡，每個選項卡由一系列功能面板組成。單擊標簽可以切換到不同的選項卡，對于初學者來說，“默認”選項卡下的功能基本就夠用了。

3、功能面板

選項卡由一系列功能面板組合而成，例如默認選項卡會(huì )包括繪圖、修改、圖層、注釋、塊、特性等一系列命令面板組成，每個面板則由功能圖標組成，圖標有大有小，一些重要或常用功能被設置成大圖標，其他圖標設置成小圖標。

4、文件標簽欄

顯示文件的名稱，當打開多個圖紙文件時，可以通過單擊文件標簽欄的名字切換圖紙，也可以通過在標簽上右鍵，保存、關閉圖紙。浩辰CAD2008版就有這個功能了，AutoCAD 2014上版本才有這個功能。

5、圖形窗口

創(chuàng )建、顯示和編輯圖形的區域，說簡單點就是我們畫圖的地方。CAD的圖形窗口提供了一個虛擬的三維空間，理論上無限大，也可以無限小，我們可以在這個空間繪制平面圖形或創(chuàng )建三維模型。

6、命令歷史

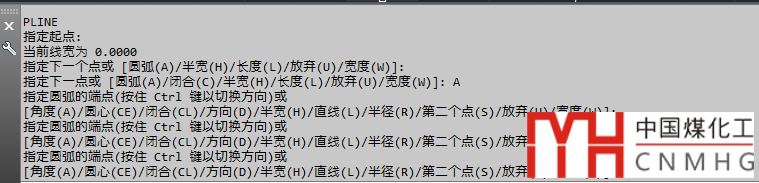

命令行窗口的一部分，用于顯示命令執行的歷史，初學者可以通過拖動上邊界增加顯示的行數，注意觀察命令的提示和執行過程，有助于我們更快地掌握CAD命令，如下圖所示。

7、命令行

跟WORD、PS等常用軟件不同，CAD軟件可以通過輸入命令名或簡化命令（命令別名）來執行所有命令，命令還有參數和提示來引導我們完成后面的操作。剛開始我們可能不記得命令，會(huì )在功能區中點圖標來執行命令，此時也要注意看命令行的提示，它可以引導我們完成命令，并且可以更清楚了解命令的參數和變化。

怎么編輯CAD快捷鍵？

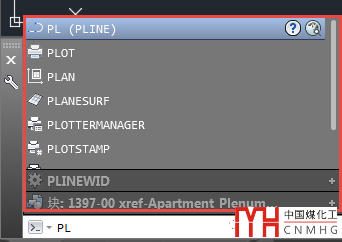

在CAD高版本還增加了“自動完成”的功能，當我們輸入字母的時候會(huì )顯示相關的命令，如果我們不記得完整命令名的時候通過輸入一兩個字母就可以找到我們需要的命令，如下圖所示。

命令歷史和命令行是一個整體，叫命令行窗口，通常固定到底部，也可以拖動成浮動狀態或放到頂部，也可以關閉，用CTRL+9可以打開和關閉命令行。

8、模型布局標簽

CAD分模型空間和布局空間，通常模型空間用來畫圖，布局空間用來排圖打印。布局涉及的概念比較多，初學者可以暫時不用管，后面還會(huì )詳細介紹。

9、狀態欄

狀態欄可以顯示當前光標的坐標，然后還有一些常用的繪圖輔助工具，例如捕捉、極軸、柵格等，通過狀態欄可以快速開關這些工具，此外，還有一些功能性按鈕。

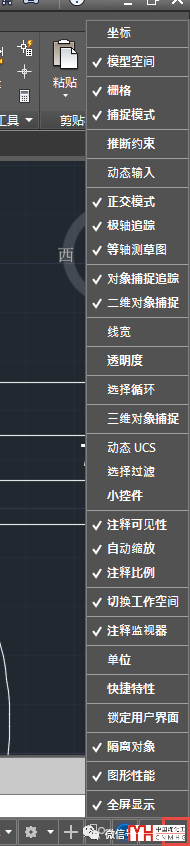

低版本狀態欄按鈕比較少，可以切換成文字顯示，高版本狀態欄圖標太多，很多功能我們平時可能用不上，可以自己關掉一些，如下圖所示。

10、特性面板（屬性框）

CAD還有一些重要的界面控件，例如特性面板、圖層特性等等，有些我們后面會(huì )專門介紹，這里首先要說一下特性面板。用特性面板可以查看和編輯圖形的一些參數和特性，對于大家鏈接圖形很有幫助。特性面板可以根據需要打開關閉，快捷鍵是CTRL+1，有時雙擊一些圖形也會(huì )打開特性面板，如下圖所示。

我們可以看到一個圓除了幾何圖形的參數，如圓心坐標、半徑、周長、面積扥高以外，上面還有一些常規特性，如顏色、圖層、線型、線寬等常規特性，這些特性都是CAD賦予圖形的一些特性，這些特性可以方便我們更好地管理和打印圖形，這些常規特性的作用是從CAD入門必須要掌握的。

現在不僅有國外的AUTOCAD，還有一些國產CAD供大家選擇，這些國產CAD考慮到大家的使用習慣，界面和功能基本都跟AUTOCAD類似，如果會(huì )AUTOCAD，基本拿起來就能用，因此這里不再單獨介紹了。

小結：

對于初學者來說，熟悉界面是第一步，因此在安裝好CAD軟件后，可以先瀏覽一下界面，可以將光標依次停留在界面的各個圖標上，看看命令提示，快速熟悉命令的名稱、基本用途和位置。
